Как смонтировать толстый Ethernet?
Как смонтировать толстый Ethernet?
Толстый кабель обычно используют для прокладки базовой сети. Кабель закрепляют обычно на стене так, чтобы на него в требуемых местах могли быть установлены трансиверы. Кабель желтого цвета всегда имеет разметку в виде черных рисок через каждые 2.5 м, обозначающих возможные точки подключения (прокалывания) или отреза. Отрезки кабеля могут соединяться разъемами N-типа (для монтажа требуют специального обжимного инструмента). На концах сегмента устанавливаются разъемы и 50-Омные терминаторы, один из которых заземляется. Т-образные ответвления кабеля не допускаются.

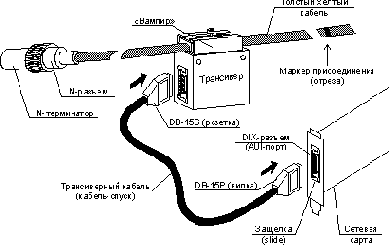

Рисунок 4.1. Толстый Ethernet
Узлы подключаются через трансиверы (MAU). Трансивер устанавливается либо между концевыми разъемами отрезков кабеля (как вставка или через Т-коннектор), либо с прокалыванием кабеля ("вампир"). Проколка является классическим и более гибким способом подключения, поскольку может выполняться в любое время (и при работающей сети) в любом разрешенном месте кабеля (по риске), а при ненадобности трансивер может быть просто снят.
При прокалывании на кабеле закрепляется зажимное устройство, затем, с использованием специального сверла, проходят слои экранов. После этого слой внутренней изоляции протыкается заостренным контактом "вампира", правильность подключения определяется измерением сопротивления между контактами "вампира" с помощью батарейного омметра, оно должно быть 25 Ом (при установленных терминаторах).
К сетевому адаптеру трансивер подключается специальным кабелем - спуском (Tranceiver Cable, Drop Cable, AUI Cable) длиной до 50 м (более распространены спуски длиной 5-15 м).Кабель присоединяется 15-штырьковыми разъемами D-типа с защелками (Slide): "мама" - к трансиверу, "папа" - к AUI-разъему адаптера.
Обязательно закрепляйте адаптер винтом. Жесткий кабель может выдернуть адаптер из слота, что при включенном компьютере приводит к печальным последствиям - может выгореть и системная плата.
